Как устроен DVD диск

DVD диск

Наверняка многие знают, что формат DVD изначально был ориентирован на сферу развлечений и в большей степени на такую ее ветвь, как киноиндустрия. Video CD, а тем более VHS уже не могли отвечать растущим требованиям киномагнатов, также, как и обычных пользователей. Всем было ясно, что новый носитель должен быть компактным, долговечным, удобным в использовании и предоставлять больше возможностей.

 Впрочем, вскоре после появления DVD Video стало очевидно, что формат прекрасно подходит и для хранения обычных данных, благодаря большому объему носителя.
Интересен тот факт, что когда вопрос коснулся записываемых носителей, в стане производителей произошел раскол, который долгое время был одной из самых животрепещущих тем в разговорах о DVD: какой же формат победит — +R или –R. Но потом время, да и сами производители все расставили по местам, начав выпускать рекордеры обоих форматов.
DVD-технология развивалась сразу по обоим фронтам: компьютерном и бытовом. По проигрыванию контента сначала перевес был на стороне армии бытовых устройств, однако потом мощным контрударом в области записи компьютерная сторона добилась лидирующего положения. Вообще, в компьютерной сфере появление DVD дало толчок многим прекрасным инновациям — стали развиваться многоканальные звуковые карты и акустика, которые теперь могут похвастаться умением воспроизводить восемь независимых каналов звука, что соответствует последним достижениям технологии DVD в плане звука в фильмах.
А в мир бытовой техники благодаря DVD пришли элементы компьютерного мира: современные DVD проигрыватели умеют воспроизводить MP3-файлы и фильмы в формате MPEG-4. Потом формат DVD стал захватывать все больше областей человеческой деятельности. Отточенными до совершенства бытовыми DVD-проигрывателями от грандов индустрии стационарной техники и быстрыми и достаточно дешевыми DVD-приводами для персональных компьютеров было уже никого не удивить. Поэтому производители стали искать новые ниши внедрения этого прекрасного формата.
Оказалось, что DVD-диски стандартов –R и –RAM диаметром 8 см прекрасно подходят для использования в компактных цифровых видеокамерах. Об удобствах такого решения и вспоминать не стоит: записал сюжет на диск — и тут же можно проиграть его как на бытовой технике, так и на ПК. Плюс к этому носитель дешевый и так же перезаписываемый, как обычная кассета. Что уж тут говорить о надежности и сроке хранения. На 8 см DVD-носитель влезает всего 1,46 Гбайт данных — это эквивалентно 30 минутам съемки прекрасного качества, что, согласитесь, не так уж плохо.

Дальше DVD-диски продолжили свою экспансию в стан портативных устройств. Стали появляться мобильные DVD-плееры для автомобилей или же модели, которые можно было взять с собой, чтобы посмотреть фильм в дороге или, например, на природе. Последние устройства, конечно, до сих пор имеют ряд недостатков, главные из которых большая цена и малое время работы от батареи, но в будущем они в той или иной мере будут исправлены.  Производители игровых консолей также давно осознали прелести DVD-формата, а учитывая, что это одна из самых прибыльных областей, связанных с высокотехнологичными устройствами, понятно, что маркетологи ведущих компаний основательно подумали, перед тем как принять решение об использовании DVD-дисков в качестве носителей для игр. Из существующих сейчас на рынке консолей все используют в том или ином виде DVD-носители.

DVD Video отличает наличие подключаемых субтитров, звуковых дорожек и наглядным интерфейсом, выполненным в виде интерактивного меню. Разработка меню не является обязательным пунктом в списке необходимых действий при создании DVD-диска. Однако его наличие практически всегда упрощает навигацию по диску.
Существуют настолько качественные меню, что они только своим присутствием вполне способны затмить сам фильм.  Вообще, можно провести некоторую параллель с веб-дизайном. Сначала достижения в этой области сводились к примитивному оформлению текста и расположению статических изображений в определенном порядке. Немного позднее дизайнеры получили в свое распоряжение средства для работы с анимацией, потоковым видео. Примерно так же дело обстоит и с меню для дисков DVD Video. В целом можно рассматривать меню как графический рисунок, состоящий из нескольких слоев. В самых простых случаях меню визуально и функционально очень похоже на веб-страничку.

Структура DVD-диска

Спецификации DVD Video предопределяют, как в специальных файлах должна располагаться различная информация. IFO-файлы содержат описания меню и другую информацию о видео и аудиоданных.  BUP-файлы являются резервными копиями IFO-файлов.  В VOB-файлах хранятся потоки аудио-видеоданных и субтитры, а также дополнительная информация, необходимая для поиска и навигации.
Стационарные и программные DVD-плееры поддерживают небольшой набор команд, обеспечивающий для DVD Video определённый уровень интерактивности. Главным образом это обеспечивается за счёт меню, имеющегося почти на всех дисках и служащего для выбора отдельных фрагментов видеоряда и для управления дополнительными ресурсами, такими как звуковые дорожки, субтитры и.т.д.

Устройство

Содержимое дисков DVD Video состоит из заголовков (titles), которые, в свою очередь, делятся на отдельные части, или главы (chapters). Заголовки состоят из ячеек (cell), сгруппированных в программы и связанных вместе в ролики (program chains, PGC). Отдельные ячейки могут использоваться в нескольких роликах. Так, к примеру, работают ограничения по возрасту и незаметные ветвления сюжета: фактически различные ролики определяют различные последовательности из почти одного и того же материала. Дополнительные данные для всевозможных углов камеры и незаметных ветвлений сюжета чередуются небольшими блоками. Плеер переходит от блока к блоку, пропуская неиспользуемые фрагменты и создавая непрерывный видеоряд.
На файловом уровне отдельные заголовки объединяются в наборы (video title sets, VTS). Это , кроме прочего, служит для обхода ограничения на максимальный размер файлов, которые могут храниться на DVD Video. Для каждого  VTS создаётся IFO-файл, описывающий его содержимое и относящиеся к нему меню. Кроме того, создаётся файл video_ts.ifo, в котором описываются все VTS, относящиеся к данному диску. В video_ts.ifo хранится ряд служебных таблиц, используемых плеером для навигации по заголовкам и отдельным роликам.
Работа с форматом DVD долгое время оставалась уделом профессионалов. Профессиональные студии для DVD-авторинга используют специальные аппаратные комплексы для кодирования и транскодирования видео- и аудиопотоков. Все делается быстро, качественно и в строгом соответствии стандарту.  Тем, кто не в состоянии приобрести подобную студию, производители программного обеспечения предлагают целые программные комплексы для тех же целей.  Как правило, отличия между дорогими и дешевыми программами лежат в подходе к созданию DVD-диска. В доступных поль зователю программах построение меню диска достаточно примитивное и узнаваемое. Сделать что-то уникальное и выдержанное в едином стиле позволяют только серьезные программные пакеты.

Меню для DVD-диска

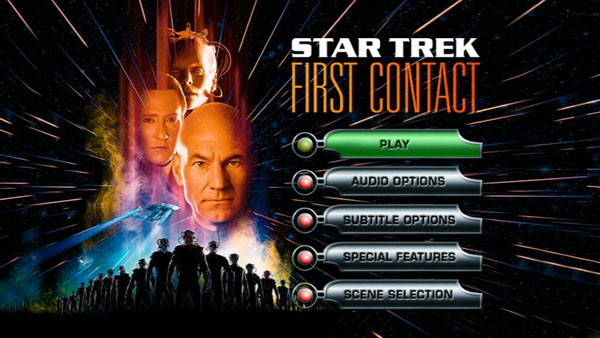

Меню DVD диска

Процесс создания меню DVD-диска требует от автора сосредоточенности, аккуратности, а самое главное — проработанного плана.
Меню состоит из нескольких графических слоев: задний план (background) и несколько слоев, реализующих интерактивность. Первый такой слой (subpicture overlay) аналогичен по размеру заднему плану и является четырехцветным рисунком. Кроме того, присутствует слой (selection layer), в котором рисуется «зона реакции» элементов на определенные события. Условно можно выделить несколько типов меню: статические (still) и динамические (motion). И у тех, и у других есть несколько стандартных вариантов исполнения. Статические меню, как следует из названия, характеризуются использованием неподвижного заднего плана. Динамические — наоборот.
Нередко можно встретить и гибридное исполнение меню, в котором один из клипов занимает весь задний план, а еще один или несколько клипов в окошках поменьше располагаются поверх основного. Небольшая вариация на данную тему присутствует на доброй половине коммерческих Video DVD в виде меню выбора эпизода: фон неподвижен, а в нескольких рамках прокручивается по несколько кадров из соответствующих эпизодов. Так как технологией создания DVD-дисков не предусмотрена возможность наложения видео в несколько слоев, то для реализации динамических типов меню приходится использовать средства нелинейного видеомонтажа.
В некоторых программах авторинга DVD подобные инструменты входят в состав приложения, но чаще всего приходится использовать стороннюю программу. Уже указанные нами типы меню обладают производными: например, видеоклип заднего плана заменен на цепочку статических кадров. Конечно же, каждый следующий кадр отличается от предыдущего наличием каких-то новых деталей.

Картография цвета

Для любого из четырех цветов, которые используются в накладываемом слое, может быть определен альтернативный цвет и его контрастность для каждого из состояний элемента. Всего таких состояний у накладываемого объекта может быть три: состояние нормального отобра жения, состояние выбора и состояние активации. Обычно накладываемое изображение создается при помощи следующих цветов: белый (в системе RGB —255, 255, 255) — для заднего плана, черный (0, 0, 0) — для общего фона рисунка, красный (255, 0, 0) и синий (0, 0, 255) —для контуров. Задний план в накладываемом слое делается прозрачным, чтобы задний план меню был виден. Остальные три цвета являются основой для текстовых и графических объектов. Интересных эффектов поможет добиться изменение контрастности — чем меньше значение этого параметра (в %), тем прозрачней становится используемый цвет
